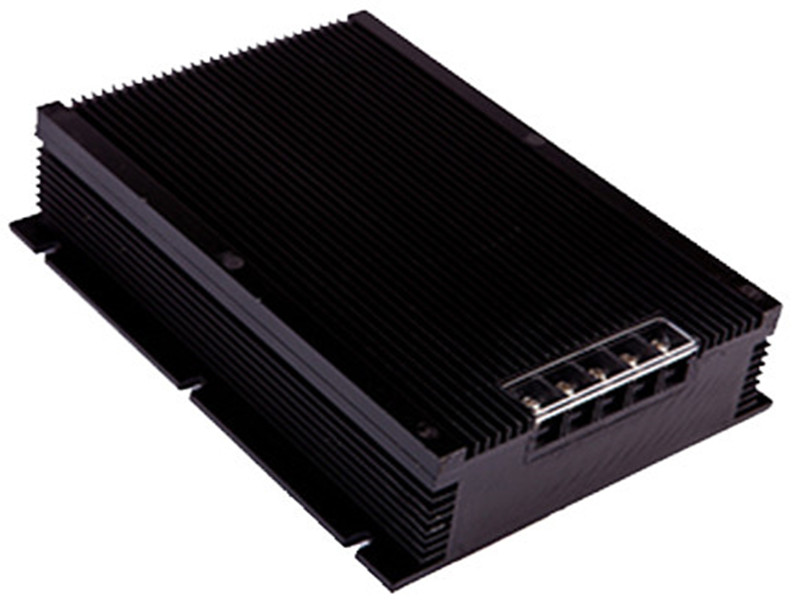

500-3000W DC/DC 電源模塊系列

★功率：500-3000W

  ★ 輸入電壓：9-18、9-36、18-36、18-72、36-72、66-160、200-400、400-800VDC
  ★輸出電壓：5、9、12、24、28、36、48、110VDC

★輸出電流：0.5A~300A

  ★封裝尺寸：260×180×60mm;300×200×80mm；480×330×180mm

  ★輸出路數：?jiǎn)温贰㈦p路、三路、四路
  ★效率：高達91%
★端子出線，六面金屬屏蔽

電氣參數：

電壓精度：≤1%或100mv

負載調整率：≤1%或100mv

電壓調整率：vo＞5v ≤0.5%        vo≤5v    ≤1.0%

電流調整率：vo＞5v    ±1.0%     vo≤5v    ±2.0%

瞬態響應：50%~25%的標稱負載降躍±4.0%/200us

溫度系數：≤150ppm

開關頻率：300KHZ  典型（不同功率，工作頻率有所不同）

紋波系數：vo＞5v ≤1.0%        vo≤5v    ≤2.0%（20MHZ 頻帶寬度，滿載測試）

輸出保護功能

過流保護：限流式

過壓保護:打嗝式/關斷式

過熱保護：自動恢復

效率：≥89%

安全參數

絕緣耐壓：輸入對外殼   DC1500V  絕緣電阻≥200MΩ

                 輸出對外殼   DC500V  絕緣電阻≥200MΩ

                 輸入對輸出   DC1500V

使用環境

海拔高度：0~5000m

工作溫度：-25~55℃    -40~70℃   -55~85℃

儲存溫度：-45~85℃

相對濕度：5%~95% (無冷凝）

冷卻方式：自然冷卻、強制風冷

可實現功能

（1）輸入電壓范圍       （2）輸出電壓可調節       （3）輸出電壓、電流顯示     （4）TTL電平開關控制
